2D 및 3D 임베디드 광학 솔루션은 시스템의 중요한 부분이 되었습니다. NIR 조명 시스템에 완벽한 Mira 제품군은 공간이 제한적인 디자인에도 새로운 전력 효율 솔루션을 설계할 수 있도록 지원합니다.
사물인터넷, Industry 5.0 및 대량 맞춤화의 메가트렌드는 2D 및 3D 임베디드 광학 솔루션의 폭발적인 성장을 주도하고 있으며, 고급 핸드헬드 QR 코드 리더, 첨단 출입 제어, 자율 로봇 및 협동 로봇의 이동 제어와 같은 애플리케이션이 표준이 되고 있습니다. 이러한 애플리케이션을 구현하기 위해 작은 크기의 전력 효율적인 광학 모듈이 갈수록 중요해지고 있습니다.
양호한 이미지 지원을 위한 전력 효율
전력 효율은 매우 중요한 요소입니다. 높은 전력 효율은 열 방출을 쉽게 설계할 수 있기 때문에 솔루션을 작은 공간에 설치할 수 있습니다. 여기서, 글로벌 셔터 이미지 센서 Mira 플랫폼의 스마트한 IC 아키텍처가 이러한 광학 모듈의 일부로 최적화됩니다.
두 가지 방식으로 달성되는 Mira 전력 효율
Mira는 두 가지 전략을 통해 전력 효율을 달성합니다. 시스템 전력 소모를 줄이기 위한 첫 번째 시스템 설계 전략은 가능한 적은 조명 전력을 사용하는 것입니다. Mira는 글로벌 셔터 플랫폼이기 때문에 펄스 조명으로 상당한 조명 전력을 줄일 수 있습니다. 그 밖에도, 높은 양자 효율이 중요합니다. NIR의 높은 양자 효율은 시스템 전체의 전력 소모를 개선합니다.
Mira는 육안으로 볼 수 없는 940nm 파장에서 36%-40%를 달성합니다. 850nm과 같이 일반적으로 사용되는 다른 파장에서는 고강도 빛의 경우 시야에 부정적인 영향을 미칠 수 있지만 Mira는 그렇지 않습니다.

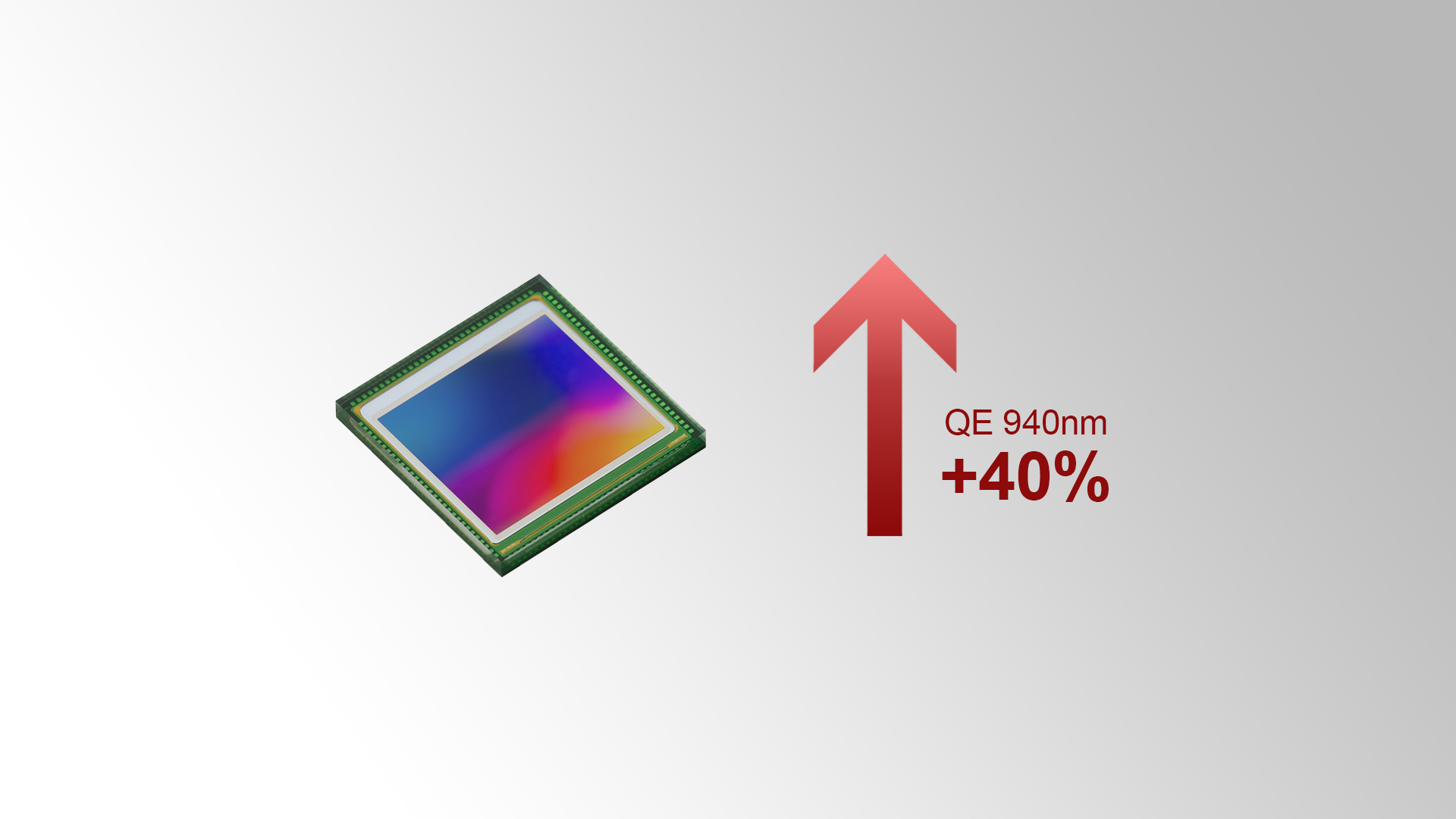

Mira는 940nm에서 최대 40% 더 높은 양자 효율(QE)을 달성합니다
시스템 전력 소모를 줄이기 위한 두 번째 설계 전략은 Mira의 판독 아키텍처를 최적으로 사용하는 것입니다. Mira 판독 아키텍처의 전력 소모는 초당 프레임(fps), 관심 영역, 비트 깊이와 같은 비디오 파라미터에 따라 크게 확장됩니다. 예를 들어, 절반의 프레임 속도를 사용하면 전력 소모가 크게 감소합니다.
두 가지 제약 요인을 모두 해결
모듈 크기가 작을수록 시스템 설계에 유용합니다. Mira는 감도를 유지하면서 가장 작은 크기를 구현하기 위해 광학 영역 주위에 최소의 주변 장치를 적용하여 다이 공간을 최적으로 활용합니다. 이를 통해 시스템 설계의 두 가지 제약이 최적으로 균형을 이룰 수 있습니다.
첫 번째 제약은 업계에서 더 작은 공간을 위해 더 작은 픽셀 피치를 요구한다는 것이고, 두 번째 제약은 픽셀 피치가 작을수록 픽셀 감도는 낮아지고 조명 전력은 높아진다는 것입니다. Mira는 감도를 그대로 유지하면서 다이 영역당 해상도를 극대화하여 두 가지 요구 사항을 모두 충족시킵니다.
사물 감지 구현
Mira는 NIR과의 호환성을 바탕으로 새로운 로봇 및 인증 애플리케이션을 구현합니다
이동 로봇이나 협동 로봇은 종종 물체를 집어들어야 합니다. 이를 위해서는 물체 주변과 해당 물체에 대한 2D 이미지 또는 3D 맵이 필요합니다. 여기서 Mira의 진가가 발휘됩니다. NIR에 광학 기술을 사용하면 이 파장은 근처에서 작업하는 사람의 눈에는 보이지 않고 이미지 센서에만 감지되기때문에 매우 유용합니다. 센서가 이 파장에 더 민감할수록 로봇/협력 로봇은 낮은 조도 또는 낮은 대비의 환경에서 더 멀리 볼 수 있거나 더 적은 전력을 사용하거나 이 두 가지를 최적으로 조합할 수 있습니다. 이러한 장점은 머신 비전, 바코드 스캐너, 모션 모니터링 또는 키 및 터치리스 인증과 같은 애플리케이션에도 적용됩니다. NIR을 사용하면 눈 안전 제한을 충족하면서 이 모든 것을 구현할 수 있습니다. 소형 폼팩터와 940nm의 높은 양자 효율을 제공하는 Mira는 공간이 제한된 환경에서 NIR 조명 시스템에 완벽합니다.
