Ein Augenzwinkern ersetzt den Doppelklick

Superflache Synios-IRED ist optimal für Eye-Tracking in mobilen Geräten

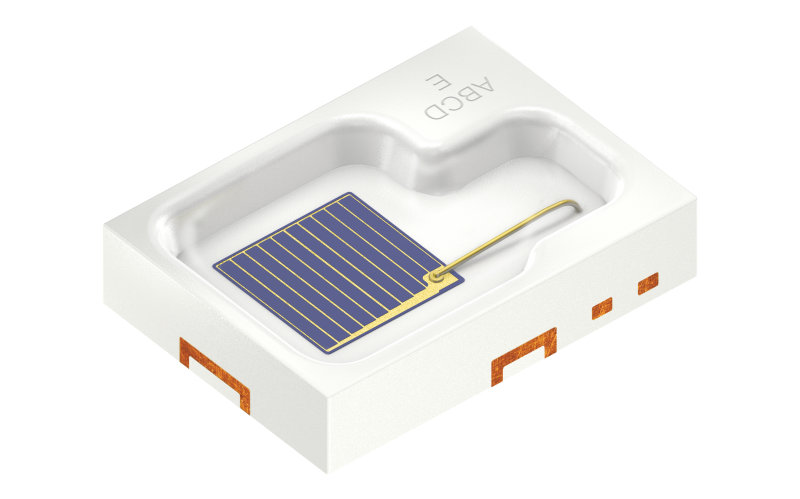

Die SFH 4770S von Osram Opto Semiconductors ist die derzeit kompakteste Infrarot-LED (IRED) in der Hochleistungsklasse. In Smartphones und Tablets kommt besonders ihre geringe Bauhöhe zum Tragen. Mit ihrer hohen optischen Leistung von typisch 1.200 Milliwatt (mW) und ihrer breiten Abstrahlcharakteristik ist die IRED ideal für das Design von Gesichtserkennungs- oder Eye-Tracking-Systemen, die mit nur einem Augenzwinkern Anwendungen aktivieren, für die bisher ein Doppelklick notwendig war.

Grundlage für den neuen Rekord-Emitter ist das Synios-Gehäuse, welches Osram vor einiger Zeit für LED im sichtbaren Spektralbereich in Automobil-Anwendungen eingeführt hat. Das Gehäuse ist extrem kompakt, es misst nur 2,7 mm x 2,0 mm x 0,6 mm und zeichnet sich durch optimale Lichtauskopplung aus. Mit der SFH 4770S wird die Gehäusetechnik erstmals auf infrarote Sender übertragen. In der IRED ist ein 1 mm2 großer Senderchip mit 850 Nanometern (nm) Wellenlänge verbaut, in dem mit Hilfe der Nanostack-Technologie zwei Emissionszentren realisiert sind. Insgesamt liefert das Bauteil so mit nur einem Chip typisch 1.200 mW optische Leistung bei 1 Ampere Strom.

Mit nur 0,6 mm Bauhöhe ist die SFH 4770S flacher alle bisher verfügbaren IRED in ihrer Leistungsklasse. Damit ist sie sehr attraktiv für Designs, die auf wenig Raum eine homogene, breite Ausleuchtung realisieren sollen. Dies ist besonders bei Anwendungen in mobilen Geräten wie Smartphones und Tablets der Fall. „Die SFH 4770S benötigt extrem wenig Platz“, betont Bianka Schnabel, Marketing Managerin bei Osram Opto Semiconductors. „Gegenüber der Oslon, unserer bisher kompaktesten Hochleistungs-IRED, konnten wir bei der Synios die Grundfläche auf knapp ein Drittel, die Höhe sogar auf etwa ein Viertel senken.“

Der Abstrahlwinkel von 120° sorgt für eine flächige Ausleuchtung des Zielbereichs. Aufgrund der hohen Gesamtleistung erreicht die SFH 4770S selbst bei dieser Abstrahlcharakteristik eine typische Strahlstärke von 375 Milliwatt pro Raumwinkel (mW/sr) bei 1 A. Diese Eigenschaft macht die IRED zu einer idealen Lösung für Gesichtserkennungs- und Eye-Tracking-Systeme, wo es darauf ankommt, das Gesichtsfeld des Nutzers hell und gleichmäßig auszuleuchten.

Das Synios-Gehäuse ist zudem sehr gut dafür geeignet, Licht in externe Optiken oder in Lichtleiter einzukoppeln. Ebenfalls eine wichtige Eigenschaft für alle Einsatzbereiche ist die sehr gute Temperaturstabilität der SFH 4770S. Ihr Wärmewiderstand (Rth) beträgt maximal 9 Kelvin pro Watt (K/W).

Für erste Kundenprojekte steht die Synios SFH 4770S auf Anfrage bereits zur Verfügung. Der Volumenhochlauf ist für Ende Januar 2016 geplant.
