Osram Dragon Dome: Sicherheit über große Distanzen
Kompaktes Systemdesign und enger Abstrahlwinkel durch neue Infrarot-LED
Sicherheit über große Distanzen lassen sich mit der infraroten Dragon Dome LED von Osram Opto Semiconductors realisieren. Der gebündelte Strahl der Hochleistungs-IRED schafft mehr als 100 Meter Reichweite. Dabei ist sie kompakt gebaut und kommt ohne externe Linse aus. Mit ihrer Wellenlänge von 850 Nanometern (nm) ist die LED hervorragend als Lichtquelle für Sicherheitsaufgaben wie CCTV (Closed-Circuit-Television) geeignet.

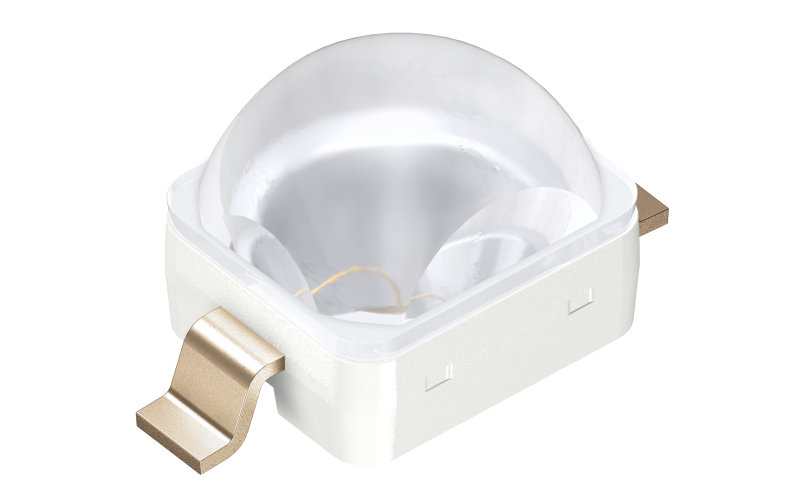

Die Dragon Dome (SFH 4783) ist die erste infrarote Hochleistungs-LED, die ihr Licht in einem engen Winkel von +/- 12° abstrahlt. Sie erreicht bei einem Strom von 1A eine Gesamtstrahlungsleistung von 430 Milliwatt (mW) und damit eine Strahlstärke von 2,3 Watt pro Steradiant (W/sr). Bei dieser Strahlstärke reicht der Lichtspot abhängig von der Empfindlichkeit und dem Blickfeld der Kamera mehr als 100 Meter weit. Die Strahlstärke wird in Watt pro Steradiant gemessen und beschreibt die Lichtleistung innerhalb eines Raumwinkelsegmentes. Die hohe Gesamtstrahlungsleistung verdankt die IRED aktuellster Dünnfilmtechnologie, die eine äußerst effiziente Lichtauskopplung aus dem Chip ermöglicht.
Von der hohen Strahlstärke profitieren sämtliche Anwendungen, die starkes, gebündeltes Licht benötigen, um größere Distanzen zuverlässig auszuleuchten. Dies sind beispielsweise CCTV-Sicherheitslösungen im Außenbereich an Grenzübergängen oder auch auf Flughäfen. Mit 850 nm Wellenlänge passt das ausgesendete Licht außerdem sehr gut zu Kamerasensoren, ohne vom menschlichen Auge störend wahrgenommen zu werden. So kann die Sicherheit auch sehr diskret gewährleistet werden.
Gleiche Anschlussfläche (Footprint) wie andere Dragon-Bauformen
Der enge Lichtstrahl entsteht durch den tiefen metallischen Reflektor und die Linse der Dragon Dome. Dr. Jörg Heerlein, Leiter des Produktmarketings für infrarote Bauelemente im Industriebereich erläutert: „Durch die integrierte Linse haben unsere Kunden weniger Aufwand, denn sie brauchen keine externe Linse mehr zur Bündelung des Lichts. So lassen sich nicht nur der Montagewand und die Systemkosten in der Anwendung reduzieren, auch ein kompaktes Design ist möglich.“ Das zu anderen Dragon-Bauformen kompatible, oberflächenmontierbare Gehäuse (SMT, Surface Mount Technology) eignet sich für Reflow-Lötverfahren und leistet einen weiteren Beitrag zur einfachen Verarbeitbarkeit sowie zur Verringerung der Produktionskosten.
Technische Daten Dragon Dome SFH 4783:
Bauteilgröße | 11 mm x 6 mm x 5.7 mm |
Wellenlänge | 850 nm |
Gesamtstrahlungsleistung | 430 mW bei 1 A |
Strahlstärke | 2,3 W/sr bei 1 A |
Abstrahlwinkel | ±12° |
