OSRAM LED ENGIN LuxiGen™, LZC-B3MD07

×

品目

LZC Emitter on 4-Channel MCPCBFor emitter specification, please refer to the emitter datasheet LZC-03MD07.
データシート
LZC-B3MD07
英語
ダウンロード
選択と注文
お問い合わせ サポート

詳細

パラメーター

発光色
Red (612-630 nm)
True Green (513-545 nm)
Blue (450-480 nm)
White
電力
5.3 W
7.6 W
6.7 W
6.7 W
High
Ultra High
Ultra High
Ultra High
輝度
ΦV 典型
100 lm
ビーム角
∢ 典型
95 °
動作温度
Top 最小
-40 °C
Top 最大
125 °C
寸法
l 典型
28.3 mm
w 典型
28.3 mm
h 典型
6.8 mm

注文情報

製品タイプ 品目 注文コード 在庫状況
LZC-B3MD07-0000_G2 ● ΦV = 260 ... 420 lm (IF = 700 mA)
● ΦV = 480 ... 770 lm (IF = 700 mA)
● ΦV = 48 ... 130 lm (IF = 700 mA)
● ΦV = 500 ... 770 lm (IF = 700 mA) 		Q65113A7034 フル生産

ダウンロード

データシート
LZC-B3MD07 · Datasheet · PDF · en_US

アプリケーションノート
Customer complaint management — Details on return shipments for failure analysis request (FAR) · General information · PDF · en_US
Details on photobiological safety of LED light sources · General information · PDF · en_US
Importing rayfiles and ray-measurement files of LEDs · General information · PDF · en_US
Chemical compatibility of LEDs · General information · PDF · en_US
欧司朗光电半导体有限公司 LED 的测量、 · General information · PDF · en_US
Fundamentals of LED handling · Handling recommendations · PDF · en_US
ESD protection while handling LEDs · Handling recommendations · PDF · en_US
Dry pack information · Handling recommendations · PDF · en_US
LED 无铅回流焊的详细介绍 · Soldering and processing · PDF · en_US
Package related thermal resistance of LEDs · Thermal management · PDF · en_US
LED solder point temperature measurement with thermocouples · Thermal management · PDF · en_US
Thermal management of LED light sources · Thermal management · PDF · en_US
Comparison of simple LED circuits for low power LEDs · Electrical design · PDF · en_US
Dimming LEDs with respect to grouping current · Electrical design · PDF · en_US
The basic principles of Electrical Overstress (EOS) · Electrical design · PDF · en_US

画像

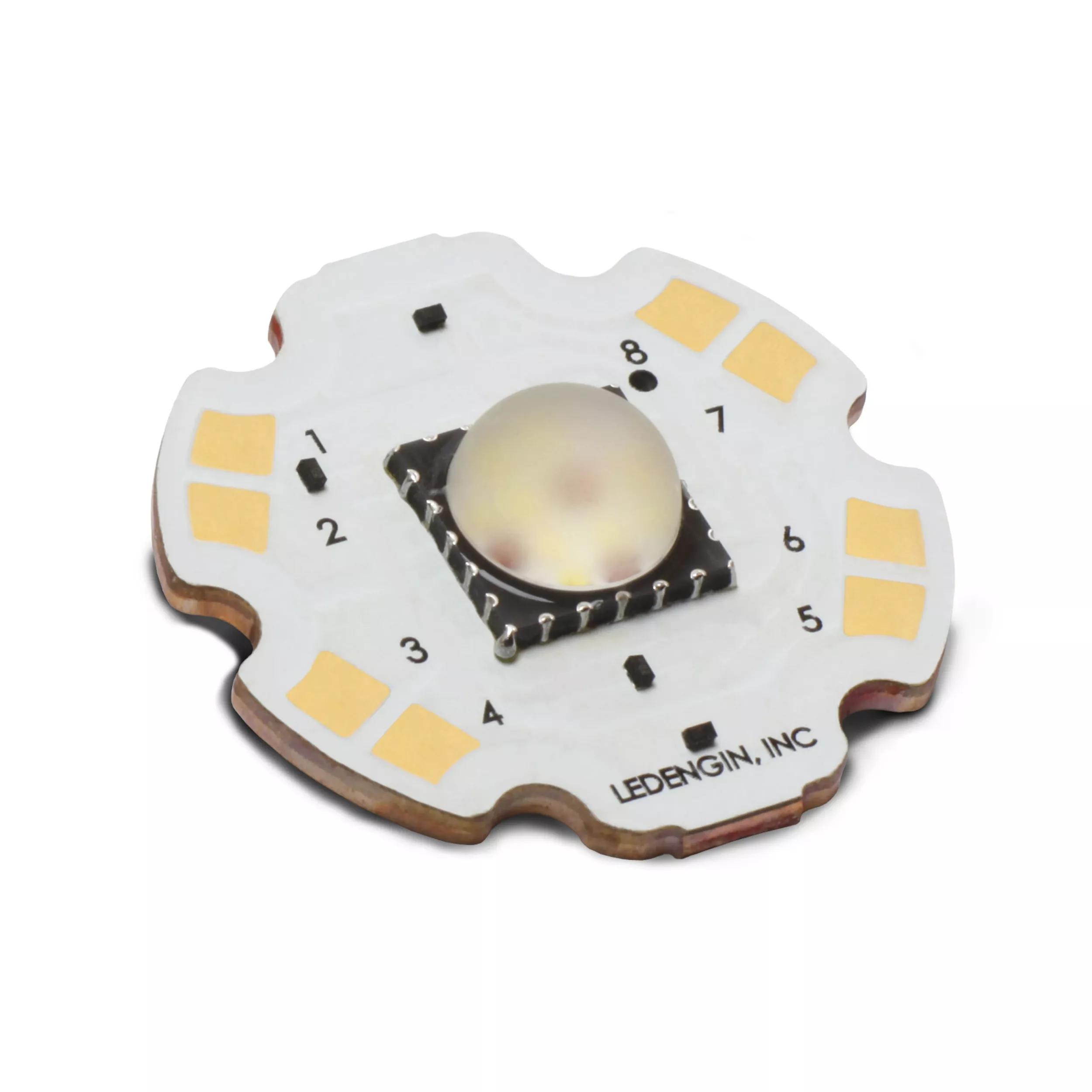

osram-dam-5082826_LZC_RGBx_Frosted_Dome_Lens_Emitter_on_MCPCB · Images · EPS
